在現代重工業、造船業與鋼結構工程中，「焊接品質」是結構安全的生命線。如何確保焊縫根部飽滿、無缺陷，並達成高效率的「單面焊雙面成型」？答案就在於「陶瓷焊接背襯帶（Ceramic Backing）」。本文將深入探討焊接背襯帶的構造、型號挑選，以及手把手的實作教學，幫助銲接工程師與技師優化流程，大幅節省清根與背面補焊的時間成本。
一、 什麼是陶瓷焊接背襯帶？

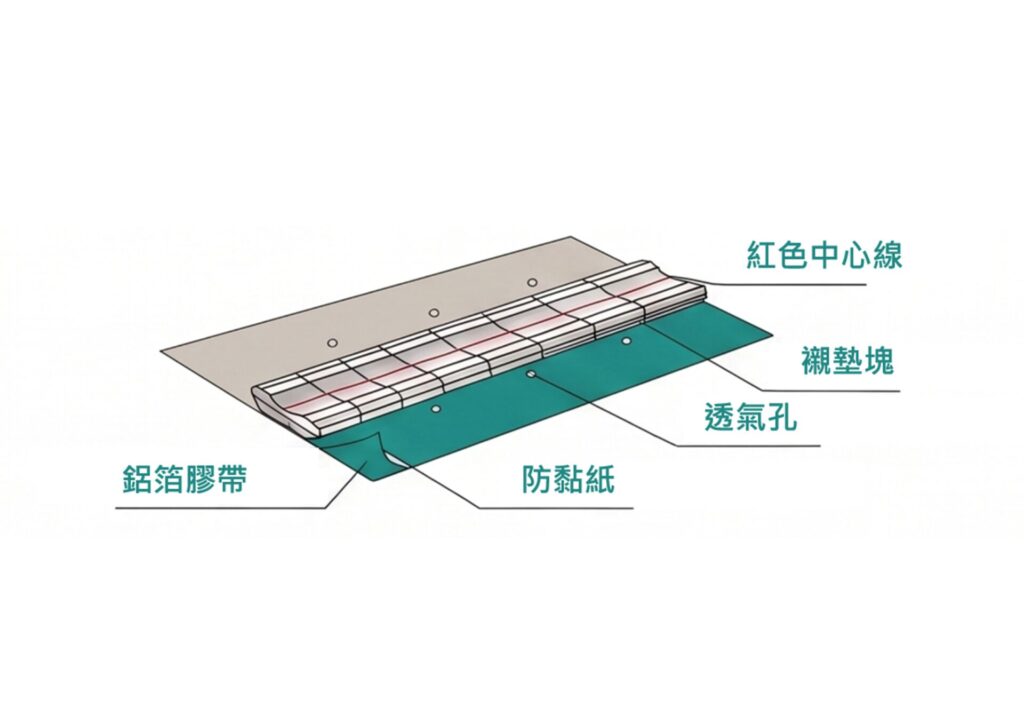

陶瓷焊接背襯帶是由耐高溫的陶瓷塊、鋁箔膠帶及防黏紙構成。其核心原理是利用陶瓷極高的耐熱與耐物理衝擊特性，在焊接時支撐熔池，防止熔融金屬流失，確保焊縫背部形成平整且美觀的焊道。
【圖片 1：焊接背襯帶構造示意圖】
二、 如何挑選適合的背襯帶型號？

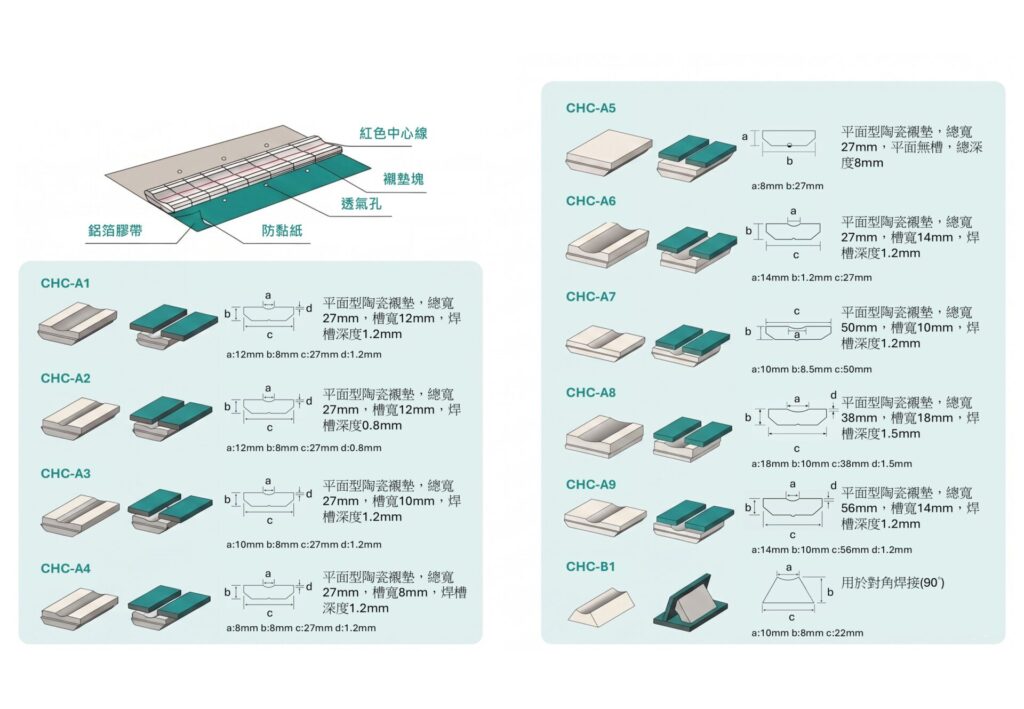

而市面上常見的襯墊擁有超過十種規格，針對不同的板厚與焊接角度，選擇正確的槽寬（a）與深度（d）至關重要：
- 平面型 (CHC-A系列)： 最常規的選擇。
- CHC-A1 (槽寬 12mm / 深 1.2mm)： 適合一般對接。
- CHC-A5 (平面無槽)： 適用於特殊氣體保護焊或需極薄焊道的場景。
- CHC-A8/A9： 總寬達 50-56mm，適用於厚板與大間隙焊接。
- 角接與變形接頭 (CHC-B / CHC-F 系列)：
- CHC-B2~B4： 專為 45°、60°、70° 或 90° 的角接對接設計，確保拐角處的焊穿深度。
- CHC-F1/F2： 針對不規則的變形接頭設計，具備極佳的靈活性。
- 特殊結構：
- CHC-Y (圓柱形)： 專為 X 型接頭或圓柱形物件對接設計，直徑從 6.5mm 到 13mm 以上皆有。
【圖片 2：常見的背襯帶規格】
三、 焊接背襯帶實作教學：步驟分解
步驟 1：母材準備與清潔
確保焊接坡口的邊緣乾淨，無鐵鏽、油污或水分。殘留物質會導致鋁箔膠帶黏性下降，並在焊接過程中產生氣孔。
步驟 2：對準中心紅線
明昌龍的背襯帶貼心地印有「紅色中心線」。將此線精準對齊兩塊母材的焊縫中心間隙。
步驟 3：粘貼與壓實
撕下防黏紙，將鋁箔膠帶緊貼於母材背面。務必由中心向兩側用力壓實，確保陶瓷塊與母材之間「無縫隙」，避免熔池流出。
步驟 4：進行焊接 (CO2/MIG/FCAW)
開始單面焊接。陶瓷塊能有效承載高溫熔池，並透過透氣孔（CHC-A10等型號具備）散熱與導氣，使背部成型飽滿如正面一般。
步驟 5：冷卻與拆除
焊接完成後，待母材冷卻。輕輕撕除鋁箔膠帶，陶瓷塊會自然脫落。此時你會發現，背面焊道已達成完美的雙面成型效果。
四、 為什麼焊接材料首選「明昌龍」？
明昌龍深耕焊接材料多年，深知焊接現場所需。我們的陶瓷襯墊具備：
- 優異的耐熱衝擊性： 焊接過程中不破裂、不收縮。
- 精準的幾何形狀： 確保焊縫背部成型的一致性。
- 高黏著力鋁箔： 在高溫與震動環境下依然穩固不脫落。
如果您正在尋找能提升生產效率並通過嚴格探傷檢驗的焊接輔材，明昌龍是您最可靠的夥伴。
五、購買資訊
正確使用焊接背襯帶，不僅能提升焊縫品質，更能為您的企業節省大量的打磨與修補成本。
