U型螺絲

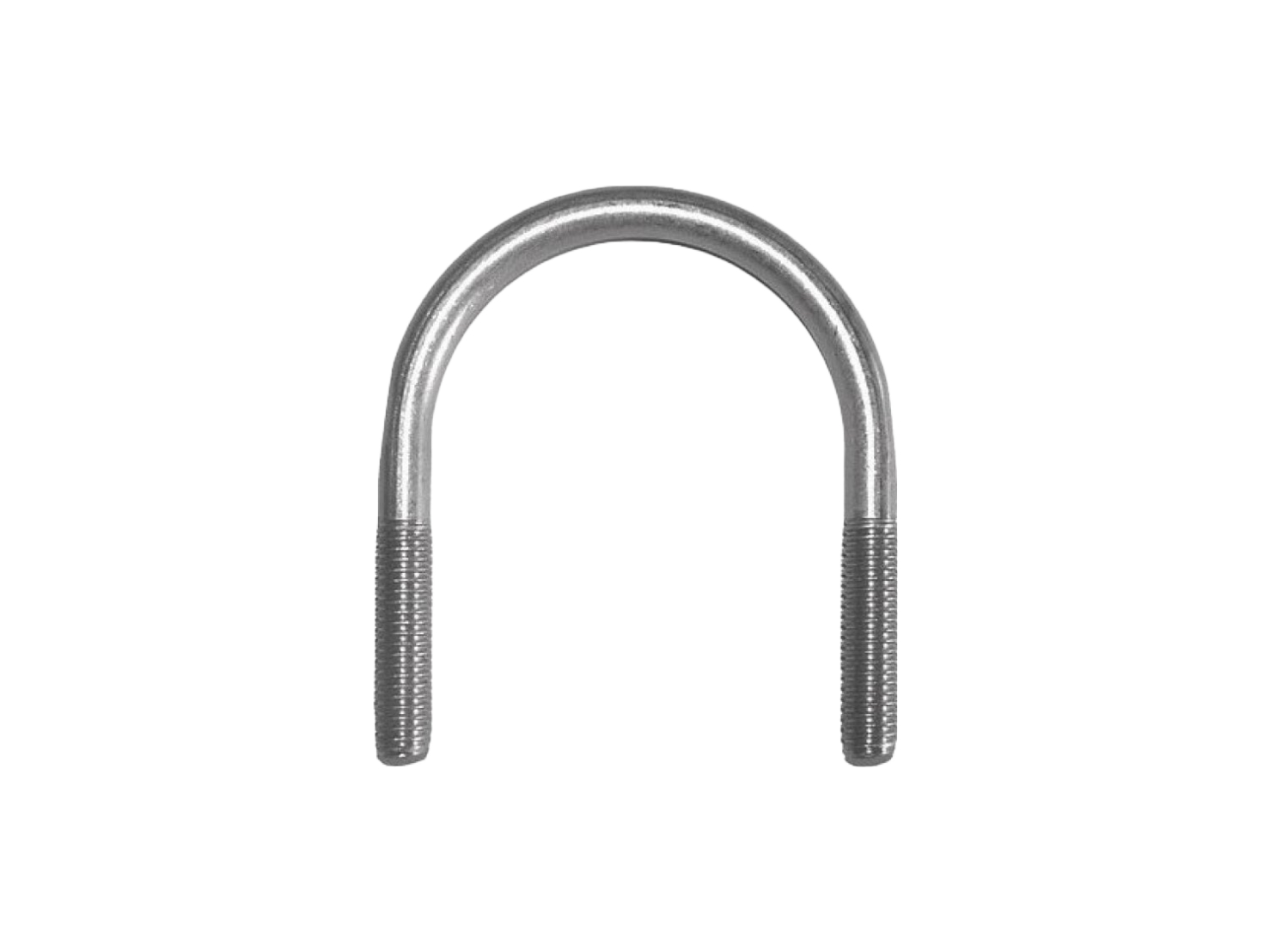

U型螺絲的兩端有外牙，相對於其他螺栓類是使螺栓本身旋轉來緊固，U型螺栓則必須使用螺帽，以從另一側關閉的形式鎖緊，最適合固定配管（管路）等。

Category:

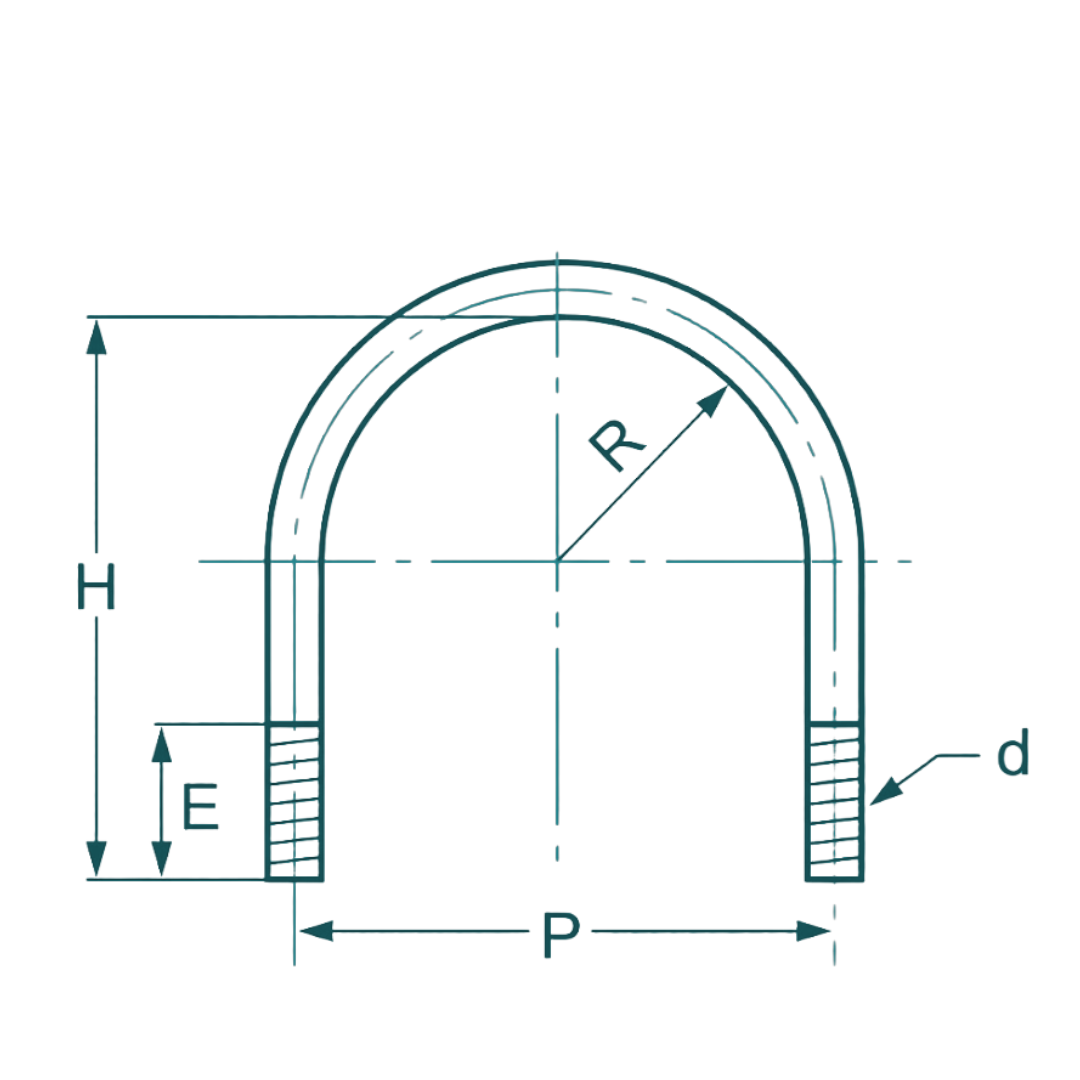

U型螺絲規格對照表

螺絲公稱（d）
公稱尺寸 鋼管
外徑		 R W1/4 W5/16 W3/8 W1/2 W5/8 W3/4
P H E P H E P H E P H E P H E P H E
8A 1/4用 13.8 7.5 21 27 15
10A 3/8用 17.3 9.5 25 33 18 27 38 24 28 43 28
15A 1/2用 21.7 12 29.5 36 18 31 42 24 34 46 30
20A 3/4用 27.2 15 34 42 18 37 48 24 40 51 30
25A 1″用 34.0 18 41 49 25 44 54 25 46 59 30 48 68 35
32A 1 1/4用 42.7 23 50.5 57 25 52 62 30 56 68 30 57 70 35
40A 1 1/2用 48.6 26 57 68 25 59 67 30 62 74 30 63 81 35
50A 2″用 60.5 32 70 80 30 72 80 30 74 85 30 76 90 35
65A 2 1/2用 76.3 40 84 96 30 86 96 30 88 107 35 90 107 45
80A 3″用 89.1 46 97 107 30 99 109.5 30 101 117 35 103 119 45
90A 3 1/2用 101.6 52 115 132 35 116 131 45
100A 4″用 114.3 59 126 145 35 129 150 45 134 151 60
125A 5″用 139.8 72 152 175 40 154 175 45 160 175 60
150A 6″用 165.2 85 180 200 40 182 200 45 186 202 60 189 205 70
200A 8″用 216.3 111 232 252 45 236 254 60 239 263 70
250A 10″用 267.4 137 282 307 50 286 308 60 289 315 70
300A 12″用 318.5 162 332 360 50 341 368 70 344 371 80
350A 14″用 355.6 181 376 401 70 377 403 80
400A 16″用 406.4 207 426 454 70 429 455 80
450A 18″用 457.2 233 478 508 75 481 507 80
500A 20″用 508.0 259 529 560 80 532 560 80
